1、冷卻水管安裝

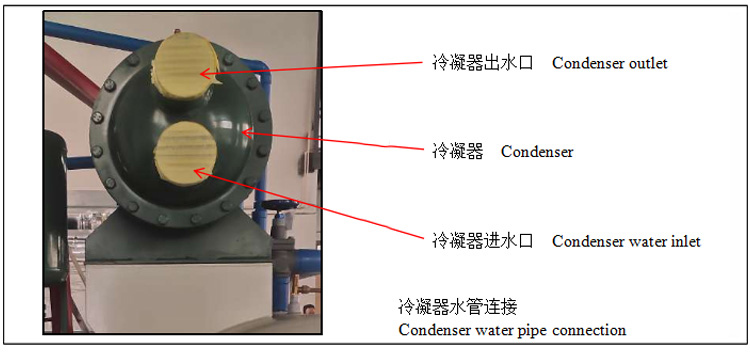

冷凝器出水口與冷卻塔進水口連接。冷凝器進水口與冷卻塔出水口連接，靠近冷卻塔位置安裝水泵。

冷卻水流向：冷卻塔出水口→水泵→冷凝器進水口→冷凝器出水口→冷卻塔進水口

2、水管安裝

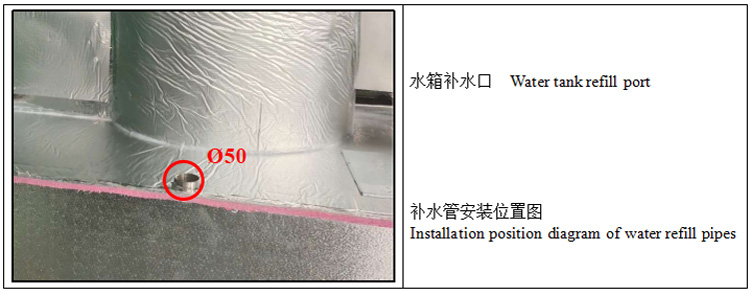

補水口可以在制冰過程中補充水箱中的水。將供水的管道與上圖中的水箱補水口連接

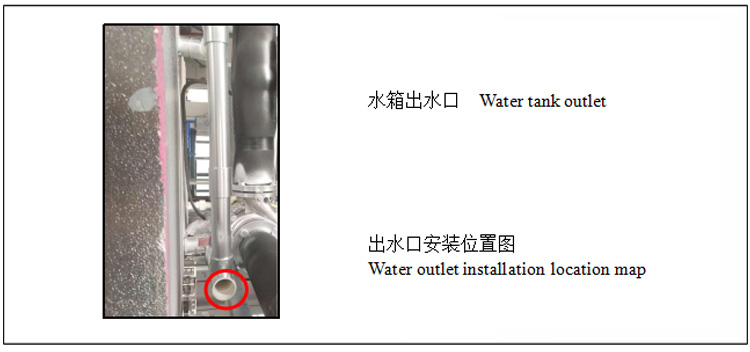

出水口可以排出水箱中補水過多溢出的水，也可以通過開關手閥控制水箱排水。與地漏或者其他排水管道連接

3、制冷系統管道連接

在系統管道未連接好及未抽空之前，機組所有的制冷系統手閥先不要打開，以免放跑制冷劑

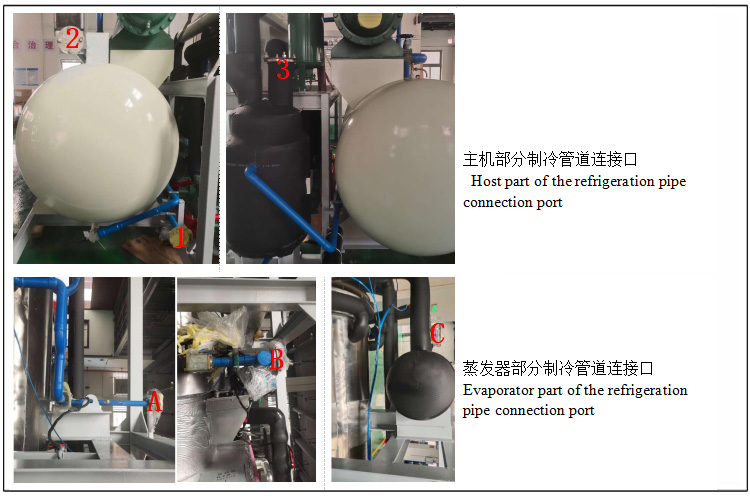

主機部分[圖（1）]：編號1為供冷管道，編號2為供熱管道，編號3為回氣管道

蒸發器部分[圖（2）]：編號A為供冷管道，編號B為供熱管道，編號C為回氣管道

編號1與編號A用?42的無縫鋼管連接；編號2與編號B用?76的無縫鋼管連接；編號3與編號C用?108的無縫鋼管連接

4、小管連接與抽空

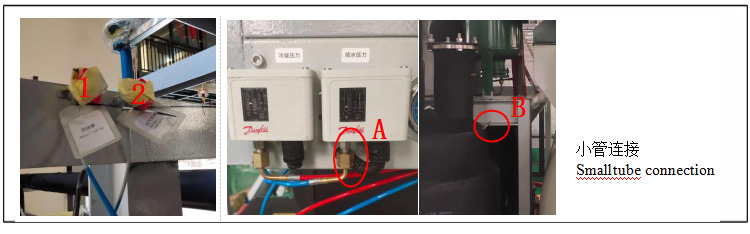

編號1為蒸發器部分的回油管，與主機部分編號B的延伸管連接

編號2為蒸發器部分的回氣手閥，與主機部分編號A的延伸管連接

在安裝過程中，若出現預留的管道不夠長的情況，可以用電箱中的備用管道延長

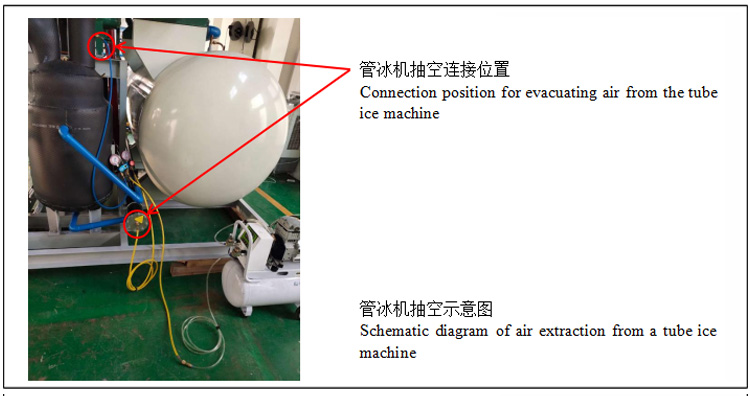

如上圖所示，標記的兩個位置為抽空點，在管冰機的所有管道與線路連接好后，與抽空裝置連接，進行抽空

注意，抽空時，先要把控制線路全部接好，把主機通電，在觸摸屏上點開手動界面，點開電磁閥（抽空期間電磁閥一直是通電打開的），抽空抽到0.98Bar，或2小時。抽空完畢后，關閉抽空加氟閥表，首先要打開主機上的供熱手閥、接著是儲液灌進液閥、儲液灌角閥（要把閥桿逆時針方向全部擰出來）、回氣手閥。到電箱觸摸屏上手動界面點關電磁閥。接著拆掉真空泵連接管與抽空加氟表管。待主機通電8小時以上，壓縮機油溫上升到50度就可以開機了

5、電源進線連接

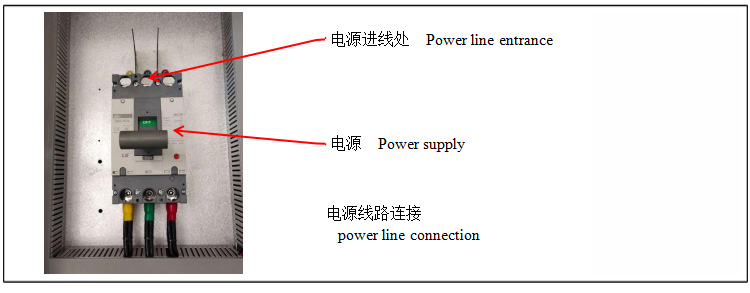

上圖所示為管冰機的電源，為三相380V，與工廠的電源連接

6、各負載線連接

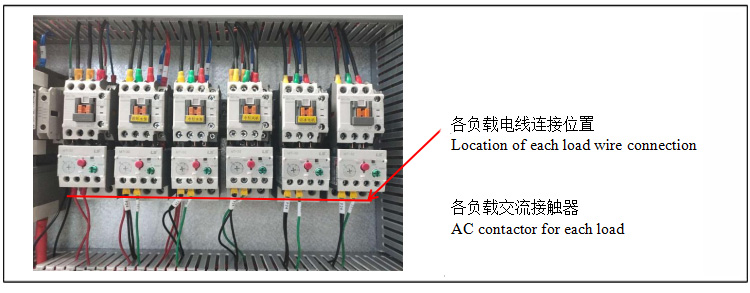

上圖所示為各個負載的熱繼電器，在連接電線時，需要按照從左到右黃、綠、紅的順序連接

上圖所示各個負載，從左到右，依次為：儲冰斗螺桿電機、循環水泵、冷卻水泵、冷卻風機、切冰電機、補水水泵

      注：水泵風機接好線后，要試一下運轉方向，要保證水泵能上水，冷卻塔風機能向上送風

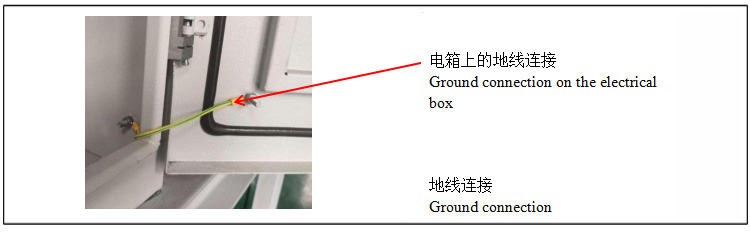

上圖為電箱門板的地線連接示意圖

7、控制線連接

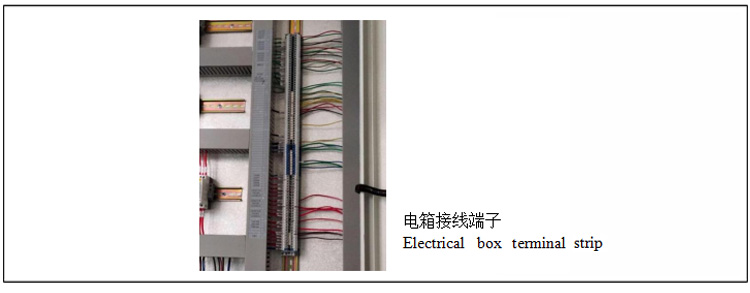

上圖為電箱接線端子，具體的接線見附圖中的電控圖

8、電器部分

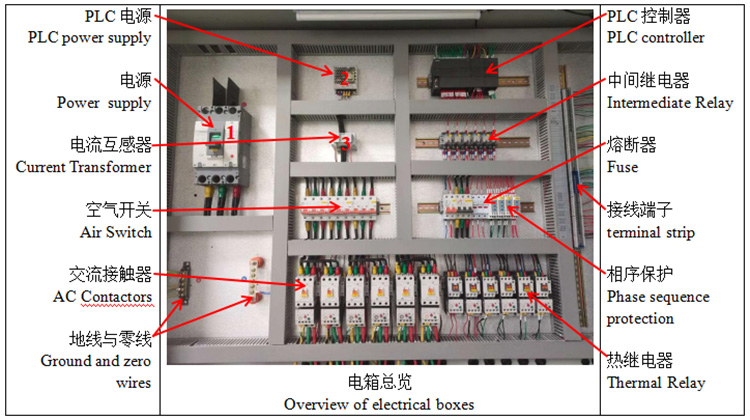

上圖為電箱總覽圖

9、制冷系統部分

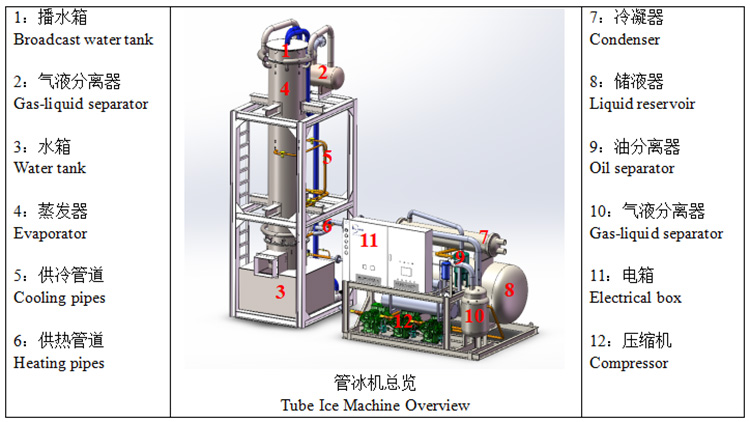

上圖為為管冰機的示意圖，在示意圖上，可以看到主體部件及其名稱
